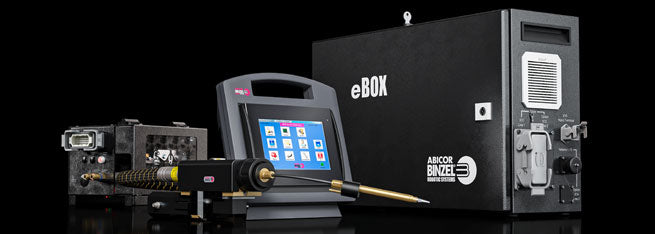

Binzel-Abicor Master-Feeder-System MFS-V3

Geleceğin tel beslemesi …

ABICOR BINZEL ROBOTİK SİSTEMLER'in geliştiricileri ve ürün yöneticileri, önde gelen araç üreticileriyle yakın iş birliği içinde, araç imalatındaki lazer sert lehim ve kaynak uygulamalarına özgü gereksinimleri analiz ederek her üretim ortamının yüksek taleplerine optimum şekilde uyarlanmış bir tel besleyici sistemi oluşturmuştur. Sonuç, tamamen yeni geliştirilmiş bir eBOX'a sahip MFS-V3 tel besleyici sistemidir (üçüncü nesil ana besleyici sistemi). Modern ve hassas şekilde eşleştirilmiş bileşenleriyle eBOX, özellikle dünya genelinde araç imalatındaki lazer uygulamaları için sürekli artan gereksinim profiline tam olarak uyarlanmıştır.

Örneğin geniş aralıklı giriş veya besleme geriliminde (dünya genelinde kullanılabilir) çok voltajlı bağlantı, ya da farklı motor tiplerinin – örneğin farklı boyut ve güçlerde, hatta servomotorların – çalıştırılmasına olanak tanıyan modüler bir ana kart.

Ayrıca, AIDA eBOX'ları (AutomatisierungsInitiative Deutscher Automobilhersteller – Alman otomobil üreticilerinin otomasyon girişimi), merkezi anahtar şalterini çalıştırarak gerilim düşüşü sonrasında servis çalışmaları için tel besleme yapılabilmesini sağlayan güvenlik röleleri içerir.

Yeni geliştirmenin bir diğer avantajı, süreç içi tepki sürelerini minimize eden hızlı bir 32-bit denetleyici sayesinde daha da hassas ve kesin dijital tel beslemedir. Kullanıcı dostu çalışma için optimize edilmiş bakım ve servis arayüzleri (SD kart), yeni genel sistem MFS-V3'ü karakterize eder.

Uyarlanabilir ve kullanıcı dostu çalıştırma / servis yazılımı

Yeni eBOX'a uygun olarak, çalıştırma/servis yazılımı kökten yeniden geliştirilmiş olup artık uygulamaya bağlı olarak değiştirilebilen çok kapsamlı süreç izleme ve birçok parametre içermektedir; basitleştirilmiş görselleştirme, süreçlerin belgelenmesi ve düz metin gösterimli bir hata belleği dahil.

Artık kontrol veya gözlem için izlemede, örneğin gerçek tel hızı ve motor akımı için, iki çalışma modu ayırt edilebilir: doğrudan çalışma modu ve iş (job) çalışma modu. Doğrudan çalışma modunda tüm parametreler üst düzey denetleyici tarafından ayarlanırken, iş çalışma modunda parametreler çalıştırma/servis yazılımında basitçe ayarlanıp eBOX'ta saklanabilir. Bu durumda, tekil işler yalnızca üst düzey denetleyici tarafından seçilir. Bu, değerli veri yolu iletim süresinden tasarruf sağlar ve genel sistemin döngü frekansını artırır. Ayrıca, sıcak tel fonksiyonu, tel sonu sensörü veya tel geri çekme gibi uygulamaya göre bireysel olarak ayarlanabilen sayısız ek ayar imkanı ve seçenek mevcuttur.

Servis yazılımının kullanıcı dostu arayüzü, yalnızca sistem PC'si üzerinden değil, ABICOR BINZEL ROBOTİK SİSTEMLER'in bir kontrol paneli (MF Control) aracılığıyla da çalıştırılabilir. İlgili ayarlara kolayca erişilebilir ve sezgisel olarak kontrol edilebilir.

Ön ayardan sonra bakım aralıkları, ya doğrudan çalıştırma/servis yazılımında ya da veri yolu mesajı yoluyla çıktı verilir; böylece duruş süreleri önlenir ve güvenilir üretim garanti edilir. Süreci tel beslemeyle daha da güvenli hale getirmek, lazer dikişlerinin kalitesini artırmak, ivmelenme süresini azaltmak ve sistemi bir sonraki uygulamaya optimum şekilde hazırlamak için bir tel tamponu fonksiyonu entegre edilmiştir. Burada tel, her besleme döngüsünden sonra arka tahrik aracılığıyla MasterLiner'a beslenir. Bu, çalıştırma/servis yazılımında arka tahrikin çekiş akımı üzerinden sınırlı ölçüde ve yine uygulamaya özgü olarak ayarlanabilir. Tel tamponu fonksiyonu, MasterLiner'da her zaman yeterli tel bulunmasını ve tel beslemesi sırasında sürtünmenin minimuma indirilmesini garanti eder. Sistem burada iki tahrikin bağımsız etkinleştirilmesinden (ayrı kontrol döngüleri) faydalanır. Orta ve kısa besleme mesafelerinde süreç, yalnızca bir tahrikle (ön tahrik) çalıştırılabilir. Operatörler böylece ikinci tahrikten tasarruf edilmesinden kaynaklanan maliyet azalmalarından faydalanır.

MFS-V3'ün avantajlarına genel bakış:

Performans ve işlevsellik:

Yüksek hassasiyetli lazer uygulamaları için hızlı ve hassas kontrole sahip dijital tel besleme sistemi

Yüksek dinamik işlemler için iki kontrollü tahrik

Neredeyse sürtünmesiz tel besleme ve düşük bakım için tel tamponu fonksiyonu

Tel hızı için ayarlanabilir tolerans aralığı

Kısa ve orta mesafeler için ana çekme sistemi olarak süreç içi tahrikle kullanılabilir

Dünya genelinde farklı besleme gerilimleri için geniş aralıklı giriş

Analog, dijital veya saha veri yolu etkinleştirmesi mümkün

Doğrudan çalışma ve iş çalışma modu mümkün

AIDA versiyonunda güvenlik devresi

Geleceğe yönelik, yükseltilebilir yapı (modüler prensip)

MFS-V2 ile uyumlu – basit değişim ve sistem yükseltmesi mümkün

Seçenek: ABICOR BINZEL'den sıcak tel mevcut

Kolay Servis:

Görselleştirme ve belgelemeli kapsamlı servis yazılımı

SD kart yuvası ile basit güncelleme

Anahtar çubuk (USB) ile kullanıcı seviyesi yetkilendirmesi mümkün

Serbestçe yapılandırılabilir bakım aralıkları

Sistem PC'si ve/veya kontrol paneli (MF control) üzerinden çalıştırma/servis yazılımı

Düz metin gösterimli hata belleği

Kontrol paneli (MF control) birden fazla sistem için kullanılabilir

Tahrik optimizasyonu

Kanıtlanmış MF-1 tahrikinde, daha da iyi tel besleme performansını garanti etmek amacıyla önde gelen araç üreticileriyle iş birliği içinde optimizasyonlar yapılmıştır:

Artan servis gereksinimlerine uyum için basınç kolunun tamamen yeniden işlenmesi

Farklı tel kalınlıkları için yay gerginliği ayarlanarak tele aktarılan yükün optimizasyonu

Tel besleme makaralarının montajının/sökülmesinin önemli ölçüde basitleştirilmesi

Tel sensöründeki yeni bir basınç sistemi hatalı ayarları önler ve doğru tel hızının gösterilmesini sağlar

Kullanım ömrünü uzatmak ve bakım işini azaltmak için yüksek gereksinimler için çeşitli seramik aşınan parçalar mevcuttur

ABICOR BINZEL ROBOTİK SİSTEMLER, MFS-V3 ile lazer uygulamaları için ilgili uygulamaya özgü üretim ortamına optimum şekilde entegre edilebilen geleceğe yönelik bir tel besleme sistemi geliştirmiştir.

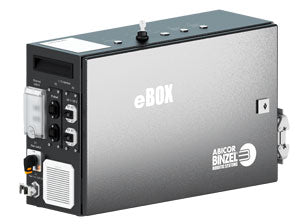

Kontrol sistemi eBOX V3 – Sistemlerin sinir merkezi

Ana besleyici sisteminin üçüncü neslinde, lazer uygulamalarında tel beslemenin karmaşık gereksinimlerini karşılamak için eBOX kontrol ünitesinin kapsamlı bir yeniden geliştirmesi kullanılmıştır. Sonuç, modüler ve hassas şekilde koordine edilmiş bileşenlere sahip, tamamen yeniden işlenmiş ve optimize edilmiş bir eBOX'tır. Sistemin sinir merkezi olarak, özellikle otomobil imalatında olmak üzere dünya genelinde lazer uygulamalarındaki sürekli artan gereksinim profiline ideal şekilde donatılmıştır.

eBOX, üst düzey tesis kontrolü ile MFS-V3'ün tel tahrikleri arasındaki iletişim arayüzünü temsil eder. Tüm elektronik kontrol elemanlarını barındırır ve analog/dijital versiyon olarak ve çeşitli saha veri yolu sistemleri/arayüzleri için dijital olarak mevcuttur.

Tamamen dijital kontrol devreleri ile mantığın (Multibus I/O kartı) ve tahrik teknolojisinin (eksen denetleyicisi) tutarlı ayrımı, tekil sistem bileşenlerinin servis durumunda tekrarlanabilir olmasını ve daha fazla uyarlama gerekmeden değiştirilebilmesini sağlar. Analog takometre sistemlerinin veya diğer bileşenlerin zaman alıcı kalibrasyonu böylece geçmişte kalır: geleceğe hazır bir sistem için tamamen dijital kontrol.

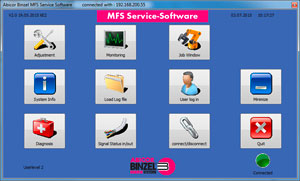

MFS servis yazılımı – tam kontrol için

Yönetim, tanılama, çalışma durumu gösterimi, hata değerlendirmesi ve kalite kaydı için kapsamlı yazılım paketi olan MFS servis yazılımı, MFS-V2'de de kullanılmıştı. MFS'nin üçüncü versiyonu için, kanıtlanmış servis yazılımı tamamen yeniden işlenmiş, geliştirilmiş ve birçok ek fonksiyonla genişletilmiştir.

Her zamanki gibi, artık standart olarak lisanssız olan yazılım, mevcut sistem PC'siyle bir eBOX bağlantısında kullanılabilir. Birden fazla eBOX cihazını yönetmek için bir alternatif olarak, ince ve hassas dokunmatik ekranlı yenilikçi MF-Control çalıştırma paneli de artık mevcuttur ve operatörün işini çok kolaylaştırır.

Basit ve sezgisel yazılım kullanıcı arayüzü, tüm fonksiyonların kolay kullanımını sağlar. Güvenlik için kullanıcılara farklı kullanım hakları verilebilir. Bu, bir kullanıcı seviyesi atanarak yapılır. Kullanıcılar bir kullanıcı girişi ve şifresiyle veya alternatif olarak bir anahtar çubukla kimliklerini doğrulayıp giriş yapabilir.

Çevrimdışı modda iş programlama seçeneği, robottan bağımsız çalışan ve sistem durmasını önleyen büyük bir avantaj sunar. Bu, yazılım ve MF-Control çalıştırma paneliyle birden fazla eBOX cihazının aynı anda yönetilmesini sağlar.

Ana özelliklere genel bakış:

64 farklı işe kadar ayarlama ve düzenleme

Süreçlerin anlaşılır belgelenmesi

Düz metinle hata gösterimi

Analiz ve sorun gidermeli hata günlüğü

Serbestçe tanımlanabilir bakım aralıklarının oluşturulması ve yönetimi mümkün

Tanılama: sistemin çalışır durumda mı yoksa arızalı mı olduğunu doğrudan gösteren net sistem durumu göstergesi

Birden fazla eBOX cihazına IP adresi atanarak istasyon bilgisi verilebilir

Kaydedilen istasyon bilgisi günlük dosyalarında gösterilir

Çok dilli kullanıcı arayüzü: altı farklı dil seçilebilir (Almanca, İngilizce, Fransızca, İtalyanca, Lehçe ve İspanyolca)

Tel tamponu fonksiyonunun ayarlanması

Üç kullanıcı seviyesi:

• 0 (okuma yetkisi)

• 1 (yapılandırma dosyalarını yükleme yetkisi)

• 2 (yönetici hakları)

Flex besleme – işin tam merkezinde

Flex besleme, telin sürece optimum beslenmesini sağlar ve nihayetinde tel besleme sistemi ile iş parçası arasındaki arayüzdür. Lazer optiğine sabitlenmiştir ve böylece onun hareketlerine tam olarak uyum sağlar.

Esas olarak Flex besleme, MF1 tahrikine takılan sabitleme somunundan ve tel besleme nozullu besleme gövdesinden oluşur. İki ürün arasındaki bağlantı, gerektiğinde kısaltılabilen esnek bir kılavuz (liner) ile sağlanır. Tel çapına ve malzemesine bağlı olarak çeşitli kılavuz ve tel besleme nozulu seçenekleri de mevcuttur.

Besleme gövdesi hem soğuk hem de sıcak tel uygulamaları için mevcuttur. Soğuk tel versiyonu opsiyonel olarak gazlı veya gazsız gelir; sıcak tel versiyonu gaz beslemeli ve soğutmalı olarak mevcuttur. Burada gaz ve soğutucu sıvı, besleme gövdesine ayrı ayrı beslenir.

Avantajlar kısaca:

Besleme gövdesi ile sabitleme somunu arasındaki esnek kılavuz sayesinde bireysel olarak kısaltılabilir

Gazlı veya gazsız soğuk ve sıcak tel için besleme gövdesi

Tüm standart lazer optiklerine uyarlanabilir

Özel ayarlanabilir klips sistemiyle gövdenin hızlı, güvenli takılması ve değişimi

Koaksiyel gaz beslemeli yeni tasarım sayesinde mükemmel erişilebilirlik ve optimum dikiş yüzeyleri

Yeni tasarımla gaz nozulu artık gerekli değildir, bu da aşınan parça sayısını azaltır

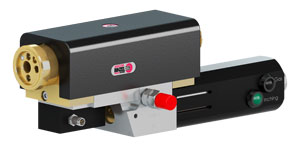

Ön tahrik MF1 – itici güç

Sağlam ve güçlü MF1 ön tahriki, ana besleyici sistemini hayata geçirir. Özellikle lazer uygulamaları için geliştirilmiş olup küçük boyutu, hafifliği ve çeşitli bağlantı sistemleriyle öne çıkar. Tek başına veya arka tahriklerle (ana çekme veya push-push sistemi) birlikte kullanılabilir.

MF1'in merkez noktası, yeni eBOX üzerinden hızlı, dijital motor kontrolüyle birleşen 4 makaralı tahriktir. 4 makara prensibi minimum kaymayı garanti eder ve basınç kuvvetleri nedeniyle telin deforme olmasını önler. Lazer uygulamaları için önemli olan kısa ivmelenme ve tepki süreleri böylece elde edilebilir.

Tahrik/spesifikasyon hızı, entegre bir kodlayıcı tarafından izlenir ve kontrol edilir. Ayrıca gerçek tel hızı, tel için gerçek değer vericisi yardımıyla belirlenir ve servis yazılımına iletilir. İyi erişilebilirlik ve aşınan parçaların kalitesi, aşınan parçaların hızlı ve kolay değiştirilmesini sağlayarak duruş sürelerini azaltır.

Avantajlar kısaca:

4 makaralı tahrik

Küçük boyut ve hafif ağırlık

Tel için gerçek değer vericisi (AVT) ve servis yazılımıyla besleme hızı izleme

Artan servis gereksinimlerine uyum için yeniden işlenmiş basınç kolu

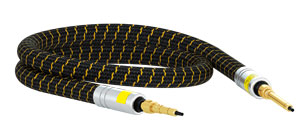

Tel besleme hortumu MasterLiner – sabit akış için

MasterLiner serisindeki ürünler tel beslemede yeni standartlar belirler. Her biri 360° döndürülebilen ayrı segmentlerden oluşur. Her segmentteki dört küçük makara, neredeyse hiç direnç olmadan sorunsuz tel beslemeyi sağlar.

MasterLiner sistemi, MasterLiner ve MasterLiner MAXI tasarımlarında, her biri HD ve FLEX varyantlarında mevcuttur. Oluklu bir boru ve değişken bağlantı sisteminden oluşan esnek FLEX versiyonu, istenen uzunluğun kolay, serbest montajının yanı sıra doğrudan sahada sorunsuz onarımı da mümkün kılar. Bu avantaj zaman, dolayısıyla para tasarrufu sağlar.

Ağır hizmet tipi HD varyantı, dayanıklı aramid elyaf takviyeli koruyucu kumaşla kaplanmıştır ve ekstrem uygulamalar için geliştirilmiştir.

Makara kılavuzlu MasterLiner'ın kullanımıyla, elektrot değiştirmeye artık gerek yoktur – böylece kablo donanımında zaman alıcı bakım çalışmaları önlenir. Gelişmiş süreç kararlılığının yanı sıra, ek tasarruf potansiyeli de gerçekleştirilir ve sistem kullanılabilirliği önemli ölçüde artırılır.

Avantajlar kısaca:

Düşük sürtünme kuvvetleri

Uzun dayanıklılık

Ultrasonik banyoyla temizlenebilir

Bakımsız ve düşük arıza eğilimi

Uzun mesafelerde ve tek bir tahrikle tel besleme mümkün

Tüm tel tipleri için kullanılabilir

Hızlı bağlantı sayesinde kolay, hızlı kurulum ve değişim

Arka tahrikler – gerektiğinde ek güç

Bazı uygulamalarda, tel beslemenin güvenilir işlenmesini garanti etmek için MFS-V3 sistemini bir push-push sistemi olarak ikinci bir tahrikle çalıştırmak önerilir.

Karardaki temel kriterlerden biri, tel besleme rotasının uzunluğu ve durumudur. Uzun mesafelerde veya kılavuz yönetimini etkileyen karmaşık rotalarda bile, eşit bir besleme garanti etmek için arka tahrik kritiktir. Kullanılan malzemelerin özellikleri de önemlidir. Alüminyum gibi yumuşak teller iki tahrik gerektirir, telin üzerine etki eden çekme kuvvetlerini önler; tel eşit şekilde itilir ve uzunluk boyunca istenmeyen şekilde çekilmez. Ek tahrikle, sistemdeki tekil bileşenlere etki eden kuvvetler minimize edilir ve aşınma böylece azalır. İki tahrik, tepki sürelerini olabildiğince düşük tutmak için eBOX tarafından kendi kontrol döngüleri üzerinden ayrı ayrı ele alınır. Bu nedenle tahrikler arasında senkronizasyon gerekli değildir.

Ayrıca, sistemin tel tamponu fonksiyonu yenidir ve arka tahrikin çekiş akımı tarafından kontrol edilir. Bu, her döngüden sonra MasterLiner'ın yeterli telle yeniden doldurulmasını sağlar. Bu fonksiyon, özellikle başlangıçta daha da iyi tel besleme performansını garanti eder.

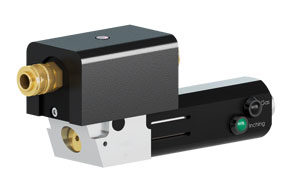

MF1-Rear

Yapısal olarak MF1 ön tahrikiyle aynı olan MF1-Rear, "büyük kardeşinin" olumlu özelliklerini de içerir. İkisi yalnızca MF1-Rear'da gerekmediği ve bu nedenle çıkarıldığı için tel için gerçek değer vericisiyle (AVT) ayırt edilir.

Aynı aşınan parça sistemi, onu ana tahrike mükemmel bir ek yapar.

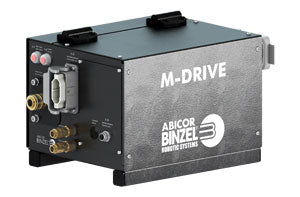

M-DRIVE

M-DRIVE, MF1 ana tahriki ve MF1-Rear gibi 4 makara prensibine dayanan büyük ve güçlü bir motora sahiptir.

Arka tahrik olarak, özel bobin taşıyıcıları onu bobinden tel beslemesi için özellikle uygun kılar.

Çalıştırma paneli MF-Control – her şey görüş alanında

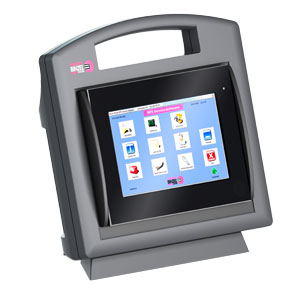

MF-Control çalıştırma paneli, sistemin opsiyonel bir bileşenidir ve genellikle MFS servis yazılımının kontrol edildiği sistem PC'sinin mobil alternatifini temsil eder.

Sistem PC'si sistemde kalıcı olarak kurulu ve tek bir eBOX'a bağlıyken, küçük, hafif çalıştırma paneli mobildir ve tak-çalıştır özelliğiyle bir CAN veri yolu arayüzü üzerinden birden fazla eBOX cihazı için esnek şekilde kullanılabilir.

Bir Windows panel PC ile donatılan MF-Control, ince ve hassas bir dokunmatik ekrana sahiptir. Bununla, MFS servis yazılımının tüm kapsamı kullanılabilir. Süreç izleme ve hata analizi gibi bilinen fonksiyonların yanı sıra, kullanıcının işini çok kolaylaştıran ek özellikler de çalıştırma paneli üzerinden mevcuttur.

Kullanılan tüm eBOX cihazları MF-Control ile yönetilebilir. İş modunda süreç parametrelerini basitçe değiştirmek veya çevrimdışı modda yeni işler oluşturup bir bağlantı mevcut olduğunda ilgili eBOX'a yüklemek mümkündür.

MF-Control çalıştırma paneli, bu nedenle her servis ve bakım departmanının yararlı bir bileşenidir.
