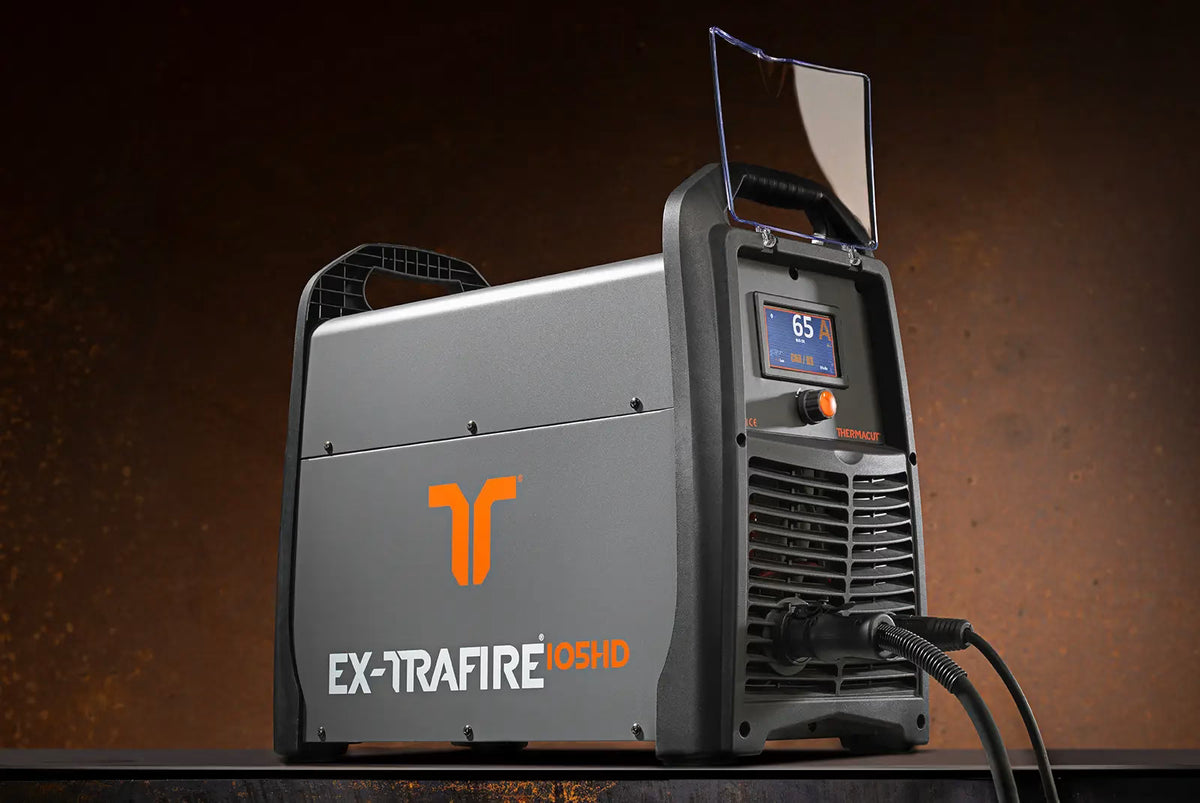

Thermacut EX-TRAFIRE 105 HD Elle Plazma Kesim Makinesi

EX-TRAFIRE 105 HD , %100 sürekli kesimde 35 mm , aralıklı kesimde 50 mm ‘ye kadar hassas kesim yapabilen taşınabilir bir Elle Plazma Kesim Makinesi dir. Uygun ekipmanlar ile CNC plazma kesim makinesi güç ünitesi olarak da kullanılabilir. Ağır endüstriyel uygulamalar için geliştirilen FHT-EX105TTH serisi torçlar sayesinde elektrod ve nozul tüketimi muadil ürünlere kıyasla oldukça düşüktür. Sistemin giriş voltajını tolere edebilen özel elektronik devre tasarımı sayesinde jeneratörler ve şantiyelerde uzun besleme kabloları ile kullanılması mümkün olmaktadır. 50 mm’ye kadar kesim yapabilmektedir. Markalama da dahil tüm CNC kesim ,markalama, aralıklı kesim işlemlerini ve Elle Plazma Kesim Makinesi yapılan sistemlerde de plazma oluk açma işlemi gerçekleştirebilir. FHT-EX105TTH serisi torçlar sayesinde muadil makinelere göre elektrod, nozul gibi sarfların tüketimi oldukça düşüktür Basınçlı hava regülatörü ve hava filtresi makine içerisinde olması sayesinde hava basıncı değişimlerini tolere edebilmektedir. Düşük alaşımlı çelik, paslanmaz çelik, alüminyum , bakır gibi elektrik iletken birçok metal üzerinde kesim yapılabilir. Otomasyon sistemleri ile kullanılabilir.(Opsiyonel aksesuarlar ile ) 3 (üç) yıl parça ve işçilik garantisi. CE emniyet güvenlik standartlarına uygundur. Bu makine, ağır sanayi uygulamaları için tasarlanmış olup yüksek performans, esneklik ve maliyet etkinliği sunarak hem manuel hem de CNC operasyonları için ideal bir çözümdür.

Teknik Özellikler

• Genel Özellikler - Kesme Akımı: 20-105 A
• Genel Özellikler - Modlar: Kesme, ızgara kesme, oyma(gougin), işaretleme (markalama)
• Genel Özellikler - Devrede Kalma Oranı (@ 40°C): %100 @ 105 A
• Genel Özellikler - Nominal Çıkış Voltajı: 200 VDC (ekstra güçlendirme 235 V)
• Genel Özellikler - Maksimum Kesme Kapasitesi: 55 mm+
• Genel Özellikler - Patlatma Kapasitesi: 25 mm
• Genel Özellikler - Önerilen Kesme Kapasitesi: 38 mm
• Genel Özellikler - Oyma Malzeme Kaldırma Oranı: 9 kg/saat+
• Genel Özellikler - Plazma Gazı: Basınçlı hava, azot, argon (işaretleme için)
• Genel Özellikler - Gereken Hava Akışı: 205 lpm @ 5 bar
• Genel Özellikler - CNC Arayüzü: CAN, RS 485, RS 422 (opsiyonel)
• Genel Özellikler - Önceden Ayarlanmış Voltaj Bölme Oranı: 50:1
• Elektriksel & Mekanik Özellikler - Giriş Voltajı: 3×400 VAC ± 15%
• Elektriksel & Mekanik Özellikler - Frekans: 50/60 Hz
• Elektriksel & Mekanik Özellikler - Boyutlar (U×Y×G): 613×515×302 mm
• Elektriksel & Mekanik Özellikler - Ağırlık: 35.4 kg
• Elektriksel & Mekanik Özellikler - Sertifikalar: CE, CCC, C-TICK, CSA (bölgeye bağlı olarak)
• Elektriksel & Mekanik Özellikler - Maksimum Giriş Basıncı: 10 bar (145 psi)
• Elektriksel & Mekanik Özellikler - Koruma Seviyesi: IP23S
• Elektriksel & Mekanik Özellikler - Yalıtım Sınıfı: F
• Plazma Kesim Torcu Özellikleri - El Torcu: FHT-EX®105TTH
• Plazma Kesim Torcu Özellikleri - Makine Torcu: FHT-EX®105TTM
• Plazma Kesim Torcu Özellikleri - Standart Uzunluk: 5 m / 8 m / 15 m / 23 m
• Plazma Kesim Torcu Özellikleri - Ağırlık (El Torcu): 5 m: 2.5 kg; 8 m: 3.3 kg; 15 m: 5 kg; 23 m: 7.9 kg
• Plazma Kesim Torcu Özellikleri - Ağırlık (Makine Torcu): 5 m: 2.1 kg; 8 m: 3.4 kg; 15 m: 5.7 kg; 23 m: 8 kg
• Çalışma Koşulları - Plazma Kesme Sıcaklığı: -10°C ila +40°C
• Çalışma Koşulları - Taşıma & Depolama Sıcaklığı: -25°C ila +55°C
• Çalışma Koşulları - Bağıl Nem: 20°C’de %90’a kadar
• Çalışma Koşulları - Uygulama Süreci: Kesme, ızgara kesme, oyma, işaretleme
• Çalışma Koşulları - Kullanım Türü: Manuel ve mekanize
• Çalışma Koşulları - Nominal Akım & Çalışma Döngüsü: 105 A / %100
• Çalışma Koşulları - Gaz Akış Hızı: 100-105 A → 156 l/dk @ 4.8 bar; 75-85 A → 101 l/dk @ 5.2 bar; 55-65 A → 87 l/dk @ 5.2 bar; 45 A → 82 l/dk @ 5.2 bar; Oyma 100-105 A → 205 l/dk @ 5.0 bar; Oyma 65-85 A → 195 l/dk @ 5.0 bar; İşaretleme 10-16 A → 39 l/dk @ 2.4 bar
• Gaz Kalitesi Özellikleri - Önerilen Hava Kalitesi: ISO 8573-1 Sınıf 1.2.2
• Gaz Kalitesi Özellikleri - Maksimum Partikül Boyutu: 0.1 mikron
• Gaz Kalitesi Özellikleri - Maksimum Yağ İçeriği: 0.1 mg/m³
• Gaz Kalitesi Özellikleri - Maksimum Çiğlenme Noktası: +3°C
• Gaz Kalitesi Özellikleri - Saflık: ≥ %99.99
• Gaz Kalitesi Özellikleri - Gaz Türü: Temiz, nemsiz, yağsız
• Giriş Voltajı: 3 faz , 400V ±15%
• Sigorta ( Panoda bağlantının yapıldığı uçta): 45 A gecikmeli
• Gereken Giriş Hava Basıncı: 6.0bar – 7.5bar
• Gereken Hava Debisi: 205  l/dak ( 5bar’da)
• Devrede Kalma Oranı: %100 D.K.O 105 A
• Çıkış Akım ve Voltajı: 20-105 A; 160V DC  Açık devre gerilimi
• Pilot Ark Akımı: 20 Amper
• Kesim Kapasitesi: 45mm ( köşeden başlayarak -Çelik Malzemede)
• Makine Ölçüleri ( E x B x Y ) mm: 613 x 515 x 302
